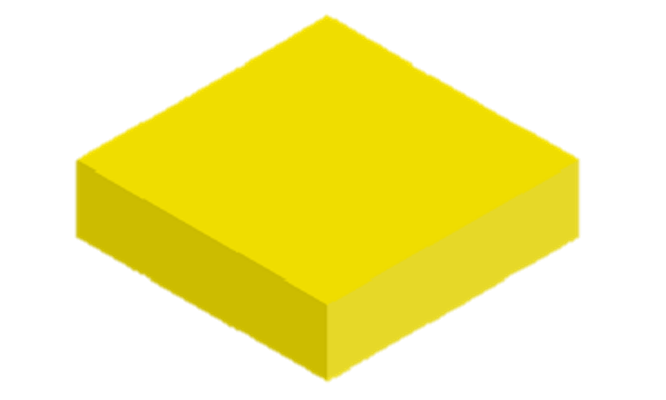

| ① 立体图 | ||||
 |
 |
|||
| ② 三视图 | ||||
|
|
|
|||
| Top View | Side View | |||
|
|
 |
|||

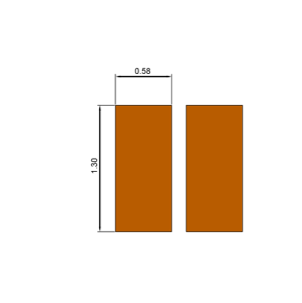

| Bottom View | Bonding Pad | |||

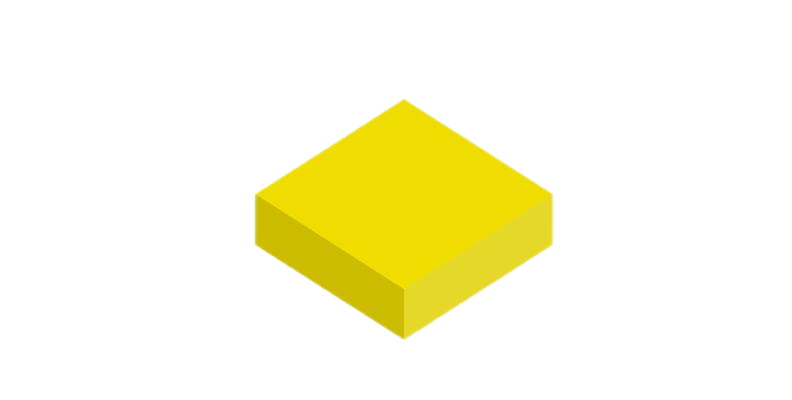

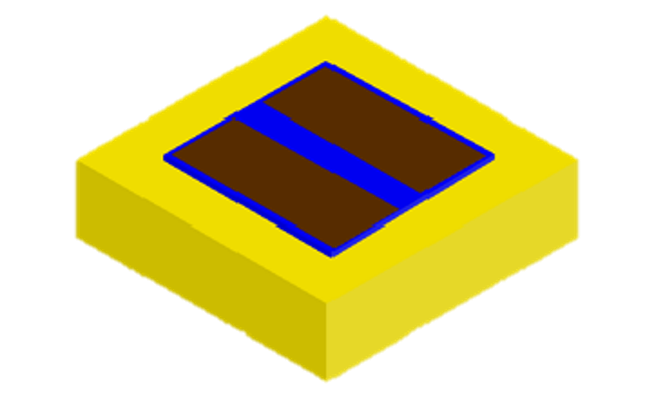

| ① 立体图 | ||||||||
|
|
|||||||
| ② 三视图 | ||||||||
|
|
|
 |
|
|||||

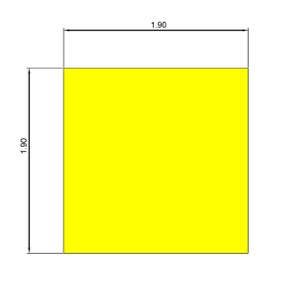

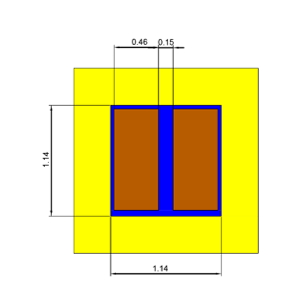

| Top View | Side View | Bottom View | Bonding Pad |
CSP1919系列
| 参数 | 符号 | 范围 | 单位 | 条件 | |
|---|---|---|---|---|---|
| 最大额定值 | 操作温度 | Topr | <110 | °C | - |
| 存储温度 | Tstg | -40~+85 | °C | - | |
| CSP结温 | Tj | ≤150 | °C | - | |
| 正向电流 | IF | ≤1500 | mA | - | |
| 封装工艺温度 | - | <280 | °C | - | |
| - | <10 | s | - | ||
| ESD | - | >2 | kV | HBM | |
| 光电特性 | 反向电流 | lr | <1 | μA | Vr= -8V |
| 正向电压 | VF | 2.9~3.1 |
V | IF=600mA |
|
| 光通量 | Фe |
270-310 |
lm | IF=600mA |
|
| 色温 | Tc | 6000~7500 | k | IF=600mA |
|
| 显色指数 | Ra | >70 | - | IF=600mA |
